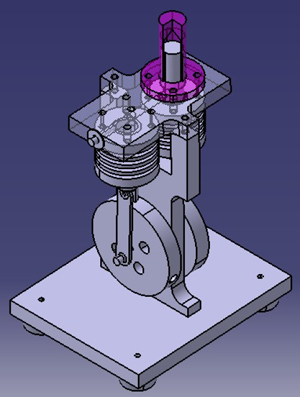

3D工作圖繪製完成   98.3.26

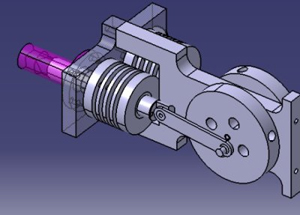

組裝與3D動畫模擬  98.3.27
電腦模擬動畫 --請點選觀看(WMV格式  3MB)
實際運轉動畫 --請點選觀看(WMV格式  8MB)
建議下載後再觀看

正確無誤後輸出組合工作圖(3D)   98.3.30

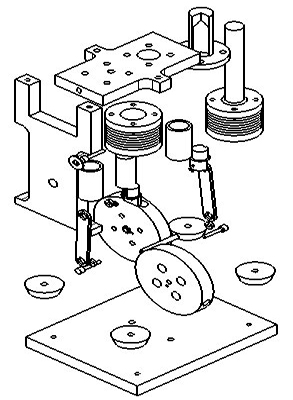

 組合圖--爆炸圖  98.3.30

驗證無誤後輸出2D工作圖(三視圖)   98.3.31

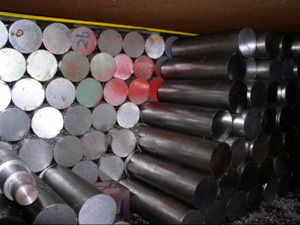

 材料選擇與鋸切   98.4.1

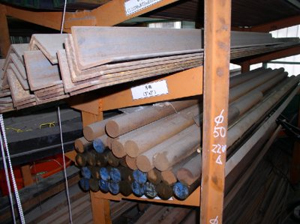

 材料室有否適合尺寸的材料嗎?   98.4.1

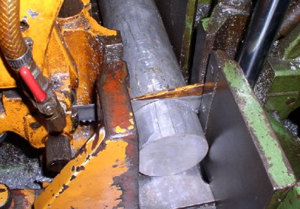

 材料鋸切中  98.4.2

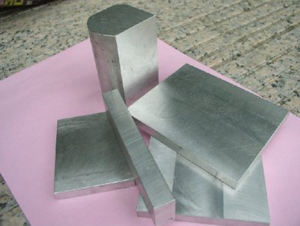

鋸切成完(未加工胚料)  98.4.2

購入標準件(軸承)    98.4.8
左：軸承NMB 673(內徑3mm外徑6mm厚度2.5mm)
右：軸承NMB 682(外徑2mm內徑5mm厚度2.5mm)

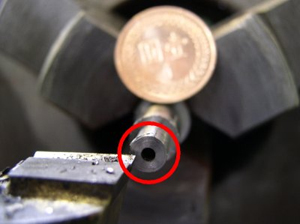

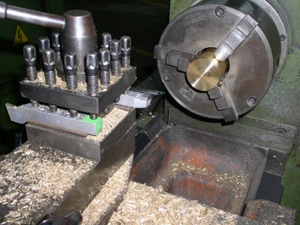

 車床車削     98.4.9

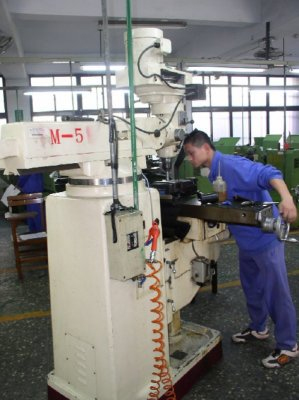

 銑床銑削   98.4.9

 軸承墊圈車製中    98.4.9

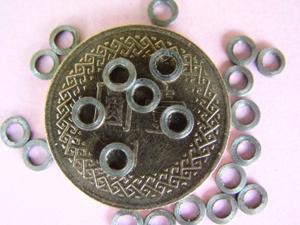

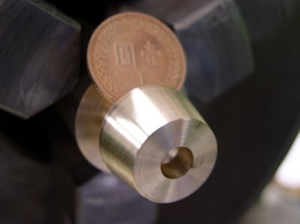

 軸承墊圈以車床車製完成   98.4.9

外型銑削--使用立式銑床   98.4.9

 六面體--部分銑削完成   98.4.9

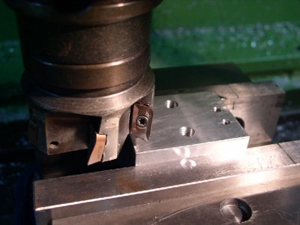

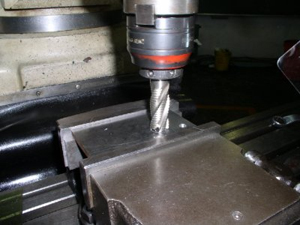

 使用端銑刀銑削中   98.4.9

 底座襯墊以車床加工製作中   98.4.9

 汽缸架(上)與汽缸支架(下)粗加工完成    98.4.9

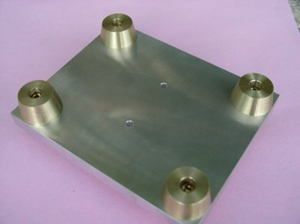

 底座與底座襯墊組裝完成   98.4.9

 汽缸架(上)、汽缸支架(中)與底座(下)試組裝完成  98.4.11

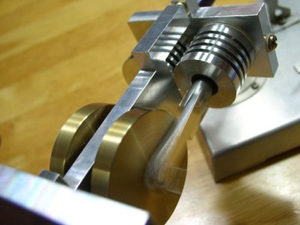

 膨脹缸(左)與縮收缸(右)試組裝完成   98.4.13

 飛輪車製中    98.4.17

加熱器(不銹鋼)、連桿(鋁)、飛輪(黃銅)粗加工完成  98.4.17

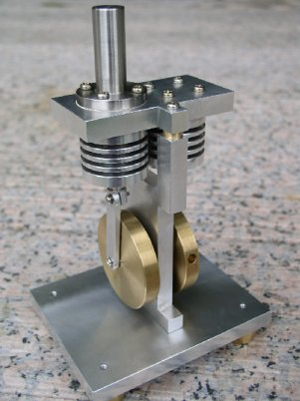

 試組裝   98.4.21

 試組裝   98.4.21

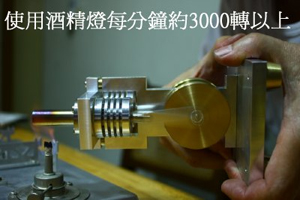

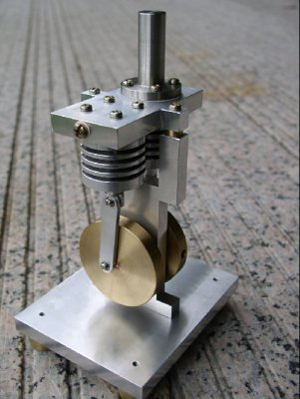

 運轉與調整  98.4.21

 運轉與調整  98.4.21
